logo KIT per montaggio cilindri compatti ISO 21287


pdf


Il kit comprende:
- testate premontate
- pistone con magnete, guarnizioni e anello di guida
- viti
- tutte le guarnizioni necessarie

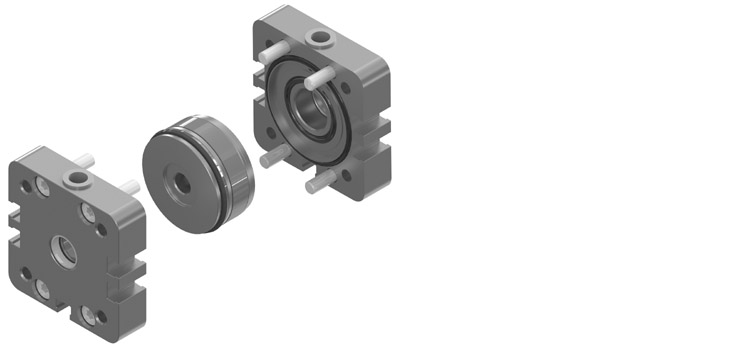

foto kit cilindri compatti



MAGNETICO, guarnizioni standard
normale
stelo passante (passing-through rod)
per alesaggio
for bore
ISO
UNITOP
 per alesaggio
for bore
ISO
UNITOP
sigla
part number 		codice
code 		sigla
part number 		codice
code 		sigla
part number 		codice
code 		sigla
part number 		codice
code
25 KQ025 39.003.3 - - 25 KQ025P 39.013.3 - -
32 KQ032 39.004.3 KQ032 39.004.3 32 KQ032P 39.014.3 KQ032P 39.014.3
40 KQ040 39.005.3 KU040 39.105.3 40 KQ040P 39.015.3 KU040P 39.115.3
50 KQ050 39.006.3 KU050 39.106.3 50 KQ050P 39.016.3 KU050P 39.116.3
63 KQ063 39.007.3 KU063 39.107.3 63 KQ063P 39.017.3 KU063P 39.117.3
80 KQ080 39.008.3 KU080 39.108.3 80 KQ080P 39.018.3 KU080P 39.118.3
100 KQ100 39.009.3 KU100 39.109.3 100 KQ100P 39.019.3 KU100P 39.119.3

MAGNETICO, guarnizioni VITON
normale
stelo passante (passing-through rod)
per alesaggio
for bore
ISO
UNITOP
 per alesaggio
for bore
ISO
UNITOP
sigla
part number 		codice
code 		sigla
part number 		codice
code 		sigla
part number 		codice
code 		sigla
part number 		codice
code
25 KQ025V 39.023.3 - - 25 KQ025PV 39.033.3 - -
32 KQ032V 39.024.3 KQ032V 39.024.3 32 KQ032PV 39.034.3 KQ032PV 39.034.3
40 KQ040V 39.025.3 KU040V 39.125.3 40 KQ040PV 39.035.3 KU040PV 39.135.3
50 KQ050V 39.026.3 KU050V 39.126.3 50 KQ050PV 39.036.3 KU050PV 39.136.3
63 KQ063V 39.027.3 KU063V 39.127.3 63 KQ063PV 39.037.3 KU063PV 39.137.3
80 KQ080V 39.028.3 KU080V 39.128.3 80 KQ080PV 39.038.3 KU080PV 39.138.3
100 KQ100V 39.029.3 KU100V 39.129.3 100 KQ100PV 39.039.3 KU100PV 39.139.3




LUNGHEZZE PER TAGLIARE LA CAMICIA
Lenghts to cut the barrel

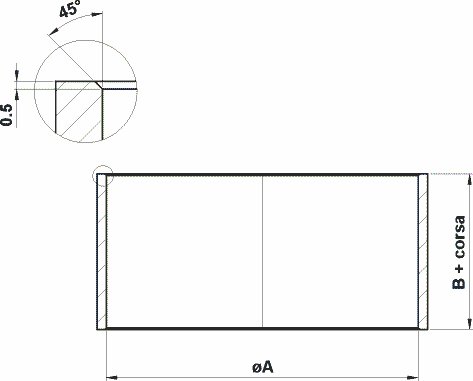

disegno per tagliare la camicia


pdf

alesaggio cilindro
cylinder bore
lunghezza camicia per corsa 0
barrel length, stroke 0
A
B
25
17
32
16.2
40
17.2
50
16.4
63
17.4
80
21.2
100
32

cliccare qui per vedere il disegno e le caratteristiche del profilo della camicia
click here to see the drawing and the characteristics of the barrel profile



DISEGNI IN FORMATO PDF PER LA REALIZZAZIONE DEGLI STELI
Drawing in PDF format to make the piston-rod

Cliccare sull'alesaggio desiderato per scaricare il disegno.
Click on the bore to download the drawing.

Stelo normale FEMMINA
Normal piston rod FEMALE
25  PDF
32  PDF
40  PDF
50  PDF
63  PDF
80  PDF
100  PDF
 		Metà destra per stelo passante FEMMINA
Right part for passing-through rod FEMALE
25  PDF
32  PDF
40  PDF
50  PDF
63  PDF
80  PDF
100  PDF

Stelo normale MASCHIO
Normal piston rod MALE
25  PDF
32  PDF
40  PDF
50  PDF
63  PDF
80  PDF
100  PDF
 		Metà destra per stelo passante MASCHIO
Right part for passing-through rod MALE
25  PDF
32  PDF
40  PDF
50  PDF
63  PDF
80  PDF
100  PDF
